Mobile Galvanised Scissor Lift Kroemer X43

In stock

£2,099.00

Product Options:

Delivery time:
Shipping cost:
  • Net weight: 500 kg
  • Pneumatic unlocking
  • Galvanised
Description

Kroemer X43 – mobile Kurzhub-Scherenhebebühne mit 3.000 kg Tragkraft

  • 3.000 kg Tragkraft
  • 1.075 mm maximale Hubhöhe
  • 105 mm Überfahrhöhe
  • 567 mm breite Plattformen
  • Mobilkit inklusive

Die Kroemer X43 ist eine mobile Kurzhub-Scherenhebebühne für private Garagen, Hobbyschrauber und professionelle Kfz-Werkstätten. Mit einer Tragkraft von 3.000 kg, einer maximalen Hubhöhe von 1.075 mm und 567 mm breiten Plattformen ist sie für Wartungs- und Servicearbeiten an Pkw besonders geeignet. Dabei erleichtert die 105 mm Überfahrhöhe das Auffahren auf die Bühne. Die Auffahrplattformen der X43 und unteren Bodenplatte sowie die Auffahrrampen sind feuerverzinkt. Die Achsen besitzen eine galvanische Verzinkung. Beide Verfahren schützen die behandelten Stahloberflächen vor Korrosion. Wobei die Feuerverzinkung eine qualitativ-hochwertigere Bearbeitung haben und somit viel resistenter bei unterschiedlichen Wetterbedingungen sind.

Das mitgelieferte Mobilkit ermöglicht das Bewegen der unbelasteten Hebebühne innerhalb der Garage oder Kfz-Werkstatt.

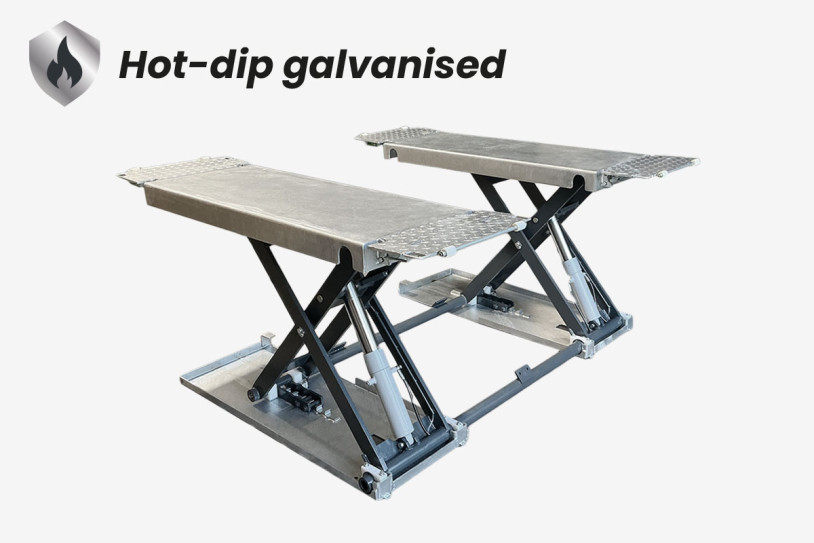

Feuerverzinkte Plattformen und Auffahrrampen

Die Plattformen sind 567 mm breit. Einschließlich der Auffahrrampen beträgt die Länge 2.030 mm. Die Plattformbreite bietet Platz zur Positionierung der mitgelieferten Gummiauflagen an den vorgesehenen Hebepunkten des Fahrzeugs.

Die Auffahrrampen der Kroemer X43 besitzen fest angebrachte Handgriffe, die das Greifen und Positionieren erleichtern. Zusätzlich sind kleine Laufrollen angebracht, die beim Bewegen der Rampen den direkten Schleifkontakt mit dem Werkstattboden verringern. Die Plattformkonstruktion schirmt Teile der darunterliegenden Scherenmechanik gegen unmittelbar von oben auftreffendes Wasser ab.

Feuerverzinkte Auffahrrampe der Kroemer X43 in Draufsicht
Auffahrrampe und Aufnahmeplattform

Fahrzeugaufnahme für Pkw und geeignete SUV

Die X43 kann Kleinwagen, Limousinen, Kombis und SUV anheben. Entscheidend sind nicht allein die maximale Tragkraft, sondern auch die Fahrzeugabmessungen und die Lage der Hebepunkte.

Prüfen Sie vor dem Kauf beziehungsweise vor dem Anheben:

  • Tatsächliches Fahrzeuggewicht und zulässige Lastverteilung
  • Bodenfreiheit und Auffahrwinkel
  • Freiraum über dem Fahrzeug bei der geplanten Hubhöhe

Wenn Sie bei der Fahrzeugaufnahme unsicher sind, kann der Kroemer Kundenservice die Eignung anhand Ihrer Fahrzeugdaten mit Ihnen gemeinsam prüfen.

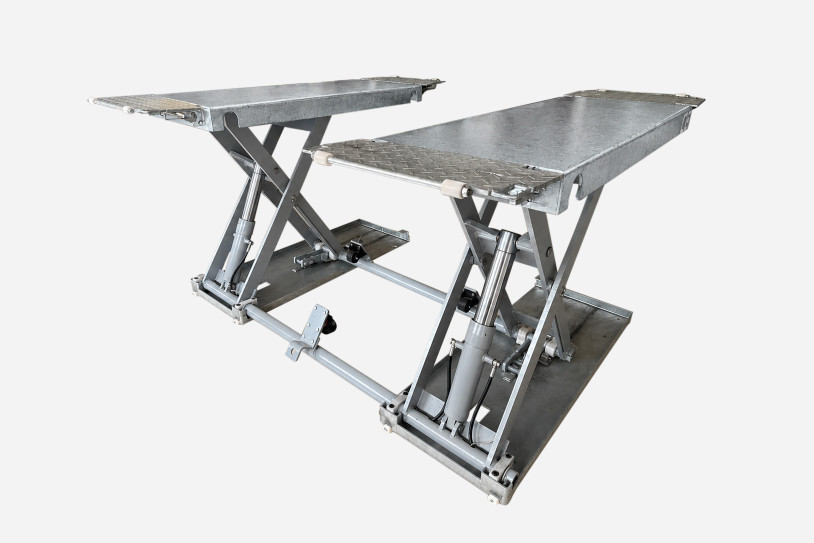

Gesamtansicht der Kroemer X43 Kurzhub-Scherenhebebühne
Die feuerverzinkte Aufnahmeplattformen

Mechanische Sicherheitsrasten

Das Rastensystem besitzt eine doppelte Verzahnung im unteren Bereich der Plattformkonstruktion und somit auf der Bodenplatte. Diese doppelte Verazahnung der Rasten dienen einer verstärkten Sicherung in den vorgesehenen Rastpositionen.

Pneumatische Entriegelung

Die Sicherheitsrasten werden pneumatisch entriegelt. Dafür ist eine geeignete externe Druckluftversorgung erforderlich. Hierfür wird ein Kompressor mit 10 bar empfohlen.

Wichtig: Ein Kompressor gehört nicht zum Lieferumfang der X43.

Hydraulik mit Plungerzylindern

Die Kroemer X43 arbeitet mit Plungerzylindern, bei denen der Hydraulikdruck direkt auf einen beweglichen Plunger wirkt. Dieser besteht aus einer massiven oder hohlen Stange, die beim Einströmen des Hydrauliköls aus dem Zylinder herausgedrückt wird. Die einfachere Konstruktion reduziert die Anzahl bestimmter Bauteile und Dichtstellen. Dennoch müssen auch bei Plungerzylindern Dichtungen, Führungen und Oberflächen entsprechend den Wartungsvorgaben kontrolliert werden.

Plungerzylinder und Kolbenzylinder im Vergleich

Merkmal Plungerzylinder
Kroemer X43
Herkömmlicher Kolbenzylinder
Aufbau Beweglicher Plunger ohne separaten Kolben mit Kolbenstange Kolben und Kolbenstange übertragen die Kraft
Vorteil Einfacher Zylinderaufbau; weniger dynamische Dichtstellen möglich Vielseitige Bauarten, auch doppeltwirkend
Einschränkung Üblicherweise nur einseitig hydraulisch wirksam Je nach Ausführung zusätzliche Dichtstellen
Wartung Plungeroberfläche, Dichtungen und Führungen prüfen Kolbenstange, Dichtungen und Führungen prüfen

PTFE-Führungen und Gelenkbolzen in der Scherenmechanik

Die weißen PTFE-Führungen führen die Mitlaufstange während der Hubbewegung. Die gleitfähige Oberfläche verringert die Reibung an den Kontaktstellen. Gelenkbolzen verbinden die beweglichen Scherenelemente und ermöglichen deren Drehbewegung. Die Gelenke und Führungen müssen entsprechend den Wartungsvorgaben regelmäßig kontrolliert werden.

Überfluraufstellung, Bodenbefestigung und Mobilkit

Die Kroemer X43 ist für die Überfluraufstellung vorgesehen. Der Untergrund muss die Anforderungen der Montageanleitung erfüllen. Die fachgerechte Bodenbefestigung erfolgt nach Herstellervorgabe. Schwerlastanker gehören nach den vorliegenden Produktangaben zum Lieferumfang. Ob die mitgelieferten Anker für den vorhandenen Boden geeignet sind, muss vor der Montage geprüft werden. Das mitgelieferte Mobilkit dient dazu, die vollständig abgesenkte und unbelastete Hebebühne innerhalb der Garage oder Kfz-Werkstatt zu versetzen.

Vor dem Hebebetrieb: Entfernen Sie das Mobilkit vollständig und stellen Sie die vorgeschriebene Bodenbefestigung her. Maßgeblich ist die Montageanleitung der X43.

Lieferumfang und erforderliche Anschlüsse

Nach den vorliegenden Produktangaben gehören zur Kroemer X43:

  • Scherenhebebühne mit zwei Aufnahmeplattformen
  • Separates Bedienpult
  • Mobilkit
  • Vier Gummiauflagen X215
  • Schwerlastanker für die Bodenbefestigung

Anlieferung der X43

Prüfen Sie vor der Anlieferung, ob die Zufahrt und die Entladestelle der Hebebühne geeignet sind. Erforderliche Entladehilfsmittel sollten vor dem Liefertermin mit Kroemer abgestimmt werden.

Bereiten Sie den Aufstellort entsprechend der Montageanleitung vor. Dazu gehören insbesondere die Prüfung des Untergrunds, die vorgesehene Bodenbefestigung sowie die benötigten Strom- und Druckluftanschlüsse.

Häufige Fragen zur Kroemer X43

Welche Tragkraft hat die Kroemer X43?

Die maximale Tragkraft beträgt 3.000 kg. Beachten Sie zusätzlich die zulässige Lastverteilung und die Hebepunkte des Fahrzeugs.

Wie hoch hebt die X43?

Die maximale Hubhöhe beträgt 1.075 mm. Die Überfahrhöhe liegt bei 105 mm.

Was ist ein Plungerzylinder?

Bei einem Plungerzylinder wirkt der Hydraulikdruck direkt auf einen beweglichen Plunger. Ein separater Kolben mit Kolbenstange ist nicht erforderlich. Das ermöglicht einen vergleichsweise einfachen Zylinderaufbau.

Benötigt die X43 einen Kompressor?

Ja. Für die pneumatische Entriegelung der mechanischen Sicherheitsrasten ist eine geeignete Druckluftversorgung erforderlich. Ein Kompressor ist nicht enthalten.

Kann die X43 mobil eingesetzt werden?

Das Mobilkit dient zum Versetzen der abgesenkten und unbelasteten Hebebühne. Vor dem Hebebetrieb muss es entfernt werden. Die vorgeschriebene Bodenbefestigung ist herzustellen.

Sind die Plattformen verzinkt?

Ja. Die oberen und unteren Platten sowie die Auffahrrampen sind feuerverzinkt. Die Achsen sind galvanisch verzinkt.

Welche Fahrzeuge passen auf die X43?

Die X43 kommt für geeignete Pkw und bestimmte SUV infrage. Fahrzeuggewicht, Lastverteilung, Hebepunkte, Bodenfreiheit und Abmessungen müssen zu den Vorgaben der Bühne passen.

Was gehört zum Lieferumfang?

Nach den vorliegenden Angaben werden die Hebebühne, das separate Bedienpult, das Mobilkit, vier Gummiauflagen X215 und Schwerlastanker geliefert. Ein Kompressor ist nicht enthalten.

Technical Data

Technical Data

SKU X43
EAN-Code 0703441952784
Delivery Time 10 business days
Shipping costs 249
Suitable for express delivery No
Lifting height max. 1.075 mm
Carrying Capacity 3.000 kg
Clearance height 105 mm
Weight 500 kg
DIN EN-Normen EN 1493:2010
RAL Colour RAL7016

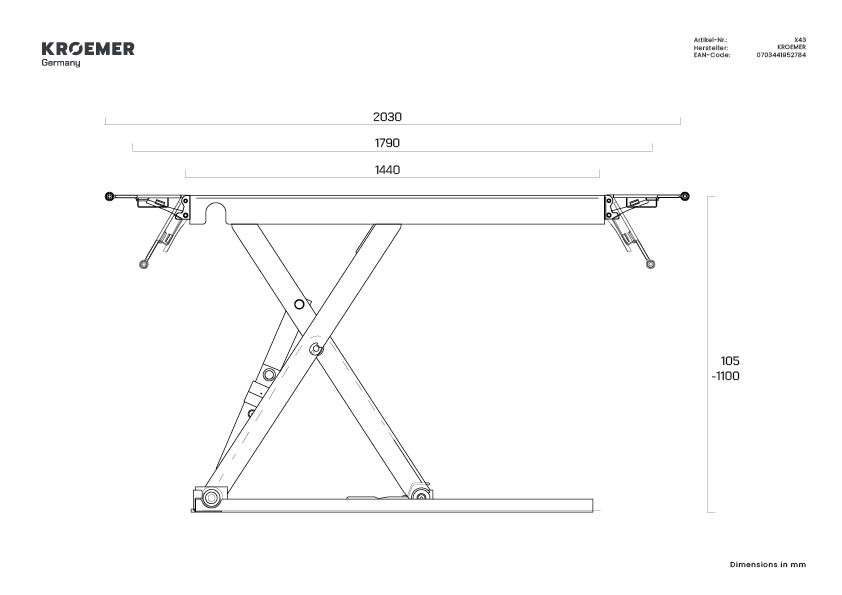

X43 Technische Zeichnung - Seitenansicht

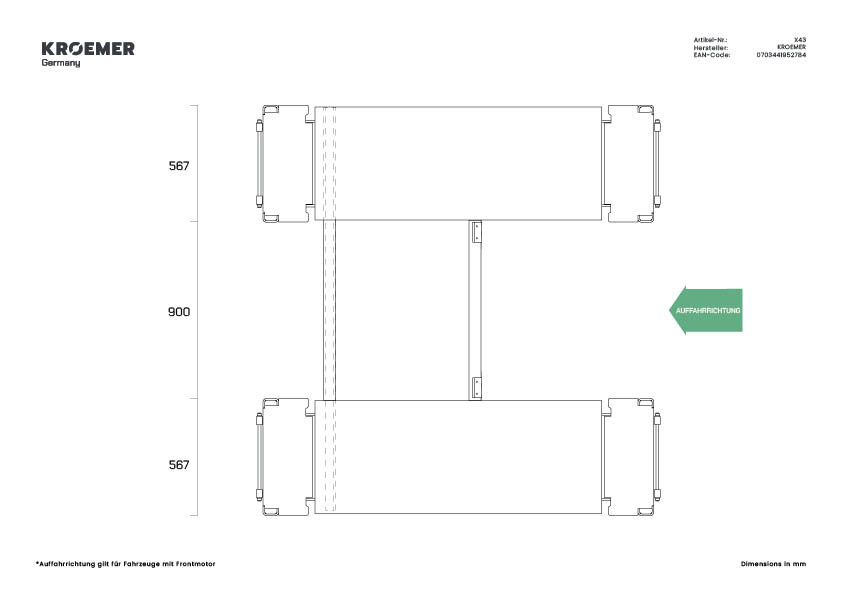

Technische Zeichnung X43 - Draufsicht (Auffahrrichtung)
Downloads

Downloads

Downloads Tab
  • 1. Technische Zeichnung X43
  • 2. Schaltplan X43


Delivery Scope

Delivery Scope

Expressversandfähig

Lieferumfang

  • Mobile Kurzhub Scherenhebebühne bis zu 4.1t (Ohne Druckluft) X43
  • E-Motor 230V oder 400V Hydraulik Einheit
  • Komplettes Krömer Fahrwerk (Mobilkit)*
  • Schwerlastanker **
  • Set Gummiklötze X215 (4 Stück)
  • Deutsche Bedienungsanleitung und Prüfbuch für die UVV Abnahme als Download in unseren FAQ's
  • Rechnung mit ausgewiesener MwSt.

Nicht in der Lieferung enthalten:

  • Öl - kann aber optional bestellt werden (Füllmenge: 5 Liter)
  • Befestigungssatz (optional)
  • 2. Set Gummiklötzer X215 (4 weitere Stück)
  • Fahrzeug

Unterhalb der Beschreibung befindet sich der Zubehörbereich mit einer großen Anzahl an Produkten und Service für die X43.

* Hinweis zum Mobilkit: Das Mobilkit ist ausschließlich zum Positionieren und Versetzen der Scherenhebebühne vorgesehen. Vor der Inbetriebnahme und jeder Nutzung der Hebebühne muss das Mobilkit vollständig demontiert werden. Die Hebebühne darf nur auf geeignetem Untergrund und fachgerecht am Boden befestigt betrieben werden. Eine Nutzung mit montiertem Mobilkit oder ohne sichere Bodenbefestigung ist unzulässig und kann zu schweren Personen- und Sachschäden führen.



** Hinweis zu den mitgelieferten Schwerlastankern: Setzen Sie sich vor der Montage mit dem Ankerhersteller oder Ihrem Beton- und Stahlbetonbauer in Verbindung um zu überprüfen, ob die mitgelieferten Schwerlastanker für den vorhandenen Werkstattboden geeignet sind. Bei ungeeignetem Untergrund oder im Zweifelsfall ist ein passendes und zugelassenes Ankersystem selbst zu beschaffen.





Informationen zur Entladung

Trotz der hochwertigen Lackierung können Kratzer durch Logistik, Qualitätskontrolle und Aufbau an der Bühne auftreten.

Die Metallrahmen, die um die Hebebühne befestigt werden dienen als Schutz und gehören zu der Verpackung.

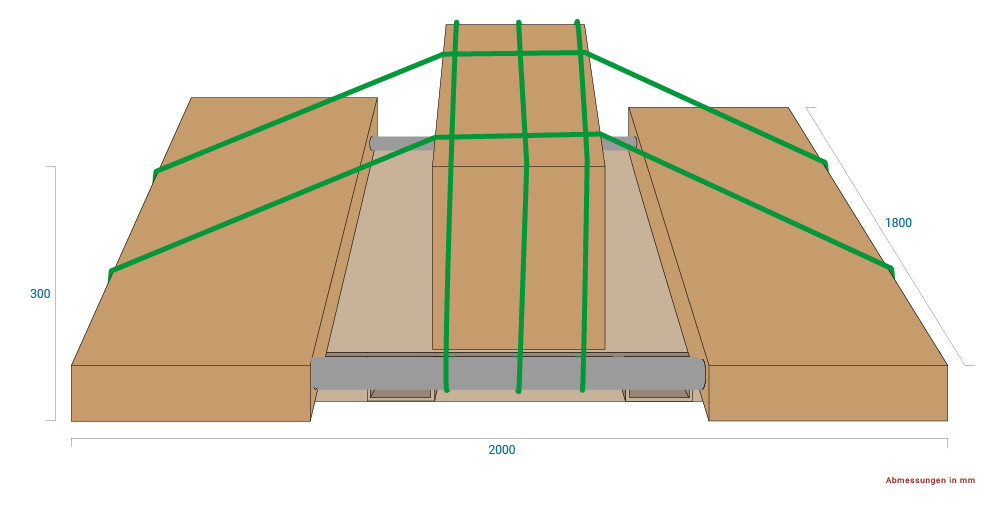

Verpackungsmaße Scherenhebebühne X60
